Технические инновации на службе безопасности электроснабжения железных дорог — громкая премьера устройства защиты от контурных токов в оболочке высоковольтных кабелей нового поколения для железнодорожных подстанций

В системах тягового электроснабжения высокоскоростных железных дорог высоковольтные кабели являются основным средством передачи электроэнергии от тяговых подстанций и распределительных пунктов, а их безопасная и стабильная работа напрямую влияет на надежность электроснабжения железнодорожного движения. С учетом специфики железнодорожных подстанций, таких как тяговое электроснабжение напряжением 27,5 кВ, сильные электромагнитные помехи, значительные колебания условий эксплуатации и жесткие требования к техническому обслуживанию и обходам, наша компания разработала инновационное устройство защиты от кольцевых токов для высоковольтных кабелей, предназначенных для железнодорожного транспорта. Оно основано на интегрированной технологической архитектуре, включающей защиту от перенапряжений, подавление кольцевых токов, онлайн-мониторинг и интеллектуальное раннее предупреждение. Это устройство преодолевает ограничения традиционных продуктов, такие как однофункциональность, низкая помехоустойчивость и плохая адаптируемость, и всесторонне повышает уровень внутренней безопасности высоковольтных кабельных линий железнодорожного транспорта, а также уровень интеллектуальной эксплуатации и технического обслуживания.
I. Сосредоточение внимания на железнодорожной сфере и прорыв в области инноваций в ключевых технологиях
1. Технология совместного управления перенапряжением и током в контуре, адаптированная к условиям тяги
Устройство глубоко адаптировано к однофазной системе тягового электроснабжения железных дорог напряжением 27,5 кВ и использует комбинированную конструкцию из высокоэффективного нелинейного защитного устройства с оксидом цинка и токоограничивающего резистора, что устраняет недостаток традиционных защитных устройств, «ограничивающих только напряжение, но не контролирующих ток». В режиме нормальной работы устройство находится в состоянии высокого сопротивления, что эффективно подавляет индуктивные токи в оболочке, вызванные колебаниями тяговой нагрузки, снижая тепловые потери в кабеле и скорость старения изоляции; при попадании молнии, операционных перенапряжений или импульсных токов при коротком замыкании в тяговой цепи устройство мгновенно (в наносекундах) входит в состояние проводимости, строго ограничивая перенапряжение на экране в пределах безопасного порога изоляции и мгновенно рассеивая энергию неисправности; после восстановления напряжения происходит автоматический сброс, что обеспечивает двойную защиту: подавление токов в экране в нормальном режиме и ограничение перенапряжения при неисправностях, полностью адаптируясь к сложным условиям эксплуатации на железной дороге, характеризующимся частыми колебаниями тяговой нагрузки и кратковременными импульсами большого тока.
2. Высокоточный онлайн-мониторинг циркуляции в условиях сильного электромагнитного поля
С учетом сильных электромагнитных помех и сложной гармонической структуры в железнодорожных подстанциях в устройстве используются высокоточные датчики тока в сочетании с технологией двойной фильтрации (аппаратной и программной), что позволяет осуществлять бесконтактный сбор данных о токе заземления экрана в режиме реального времени. Точность измерений достигает класса 0,5, что обеспечивает эффективную фильтрацию тяговых гармоник и электромагнитных помех, гарантируя достоверность и надежность данных. Благодаря многоканальному модулю синхронного сбора данных можно одновременно контролировать токи заземления в нескольких кабельных цепях. Сбор данных осуществляется с точностью до миллисекунд, а анализ — с точностью до секунд, что позволяет точно фиксировать резкие изменения токов заземления и решать такие проблемы отрасли, как подверженность традиционных систем мониторинга помехам, искажение данных и частые ложные срабатывания.
3. Высоконадежная интегрированная конструкция, соответствующая железнодорожным стандартам

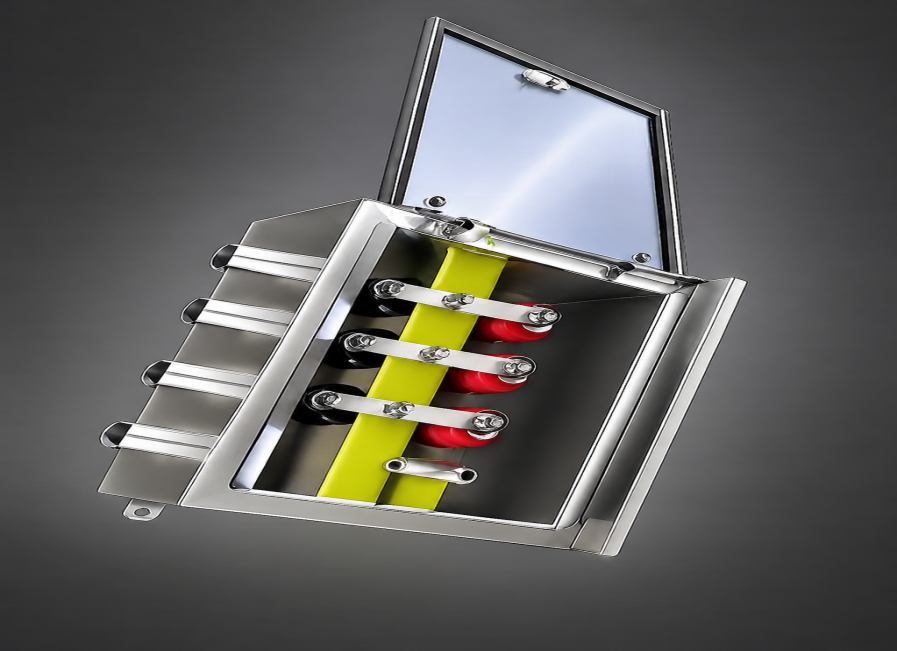

Устройство имеет полностью сварную конструкцию из нержавеющей стали марки 304 и высокий степень защиты IP65, что позволяет ему стабильно работать в течение длительного времени в суровых условиях железнодорожных открытых участков и туннелей при температурах от -40 °C до +70 °C, а также в условиях высокой влажности, солевого тумана и запыленности. Оно отличается устойчивостью к вибрациям, коррозионной стойкостью и длительным сроком службы без необходимости технического обслуживания. Устройство совместимо с различными способами заземления железнодорожных кабелей, включая прямое заземление, защитное заземление и перекрестное заземление. Установка не требует отключения заземляющих проводов, что обеспечивает удобство монтажа и не влияет на работу существующего электрооборудования, а также идеально соответствует требованиям к компактности пространства и техническому обслуживанию на железнодорожных подстанциях.
4. Замкнутый цикл управления с использованием искусственного интеллекта для диагностики и раннего предупреждения с классификацией
Встроенный алгоритм искусственного интеллекта для распознавания неисправностей железнодорожных кабелей, основанный на многомерных характеристиках, таких как амплитуда тока в кольцевой цепи, гармонические составляющие, тенденции изменения и температурные корреляции, автоматически выявляет типичные скрытые опасности, включая повреждение оболочки, многоточечное заземление, аномалии в расположении жил, износ соединений и намокание изоляции, обеспечивая раннее предупреждение, точное определение местоположения и многоуровневую сигнализацию. Система поддерживает тройной механизм, включающий настройку пороговых значений, прогнозирование тенденций и оповещение о резких изменениях. Информация об аномалиях в режиме реального времени передается на платформу мониторинга электроснабжения железных дорог через 4G/5G, оптоволоконную связь и RJ45, а также синхронно отправляется в мобильное приложение и в виде SMS-уведомлений, формируя замкнутый цикл управления «мониторинг — анализ — раннее предупреждение — устранение», что способствует переходу эксплуатации и технического обслуживания железнодорожных кабелей от пассивного аварийного ремонта к активному прогнозированию.
II. Заключение
Новое поколение устройств защиты от токов замыкания на оболочке высоковольтных кабелей для железнодорожных подстанций, ориентированное на инновации в области адаптации к железнодорожным условиям, внедрения собственных ключевых технологий, автоматизации систем безопасности и интеллектуализации управления эксплуатацией и техническим обслуживанием, решает сложные задачи защиты оболочки высоковольтных кабелей тягового электроснабжения и контроля токов замыкания, обеспечивая надежную техническую поддержку для безопасной и стабильной работы высокоскоростных железных дорог. В будущем наша компания намерена продолжать углублять свою деятельность в сфере безопасности железнодорожного электроснабжения, способствуя развитию «умных» железных дорог посредством технологических инноваций и содействуя качественному развитию железнодорожного транспорта в нашей стране.
